基本機(jī)理
鋁陽極氧化的實(shí)質(zhì)就是水的電解，即電解液通電后在電流的作用下發(fā)生水解。
陽極∶4OH--4e-→2H2O＋O2↑
陰極∶2H++2e-→H2↑
2Al3++3O--→Al2O3+熱量
Al2O3+3H2SO4-→Al2(SO4)3+3H2O
在上述反應(yīng)中，由于溶解和成膜同時(shí)發(fā)生，因而在鋁型材表面形成針孔。針孔數(shù)目為∶76×109/cm3

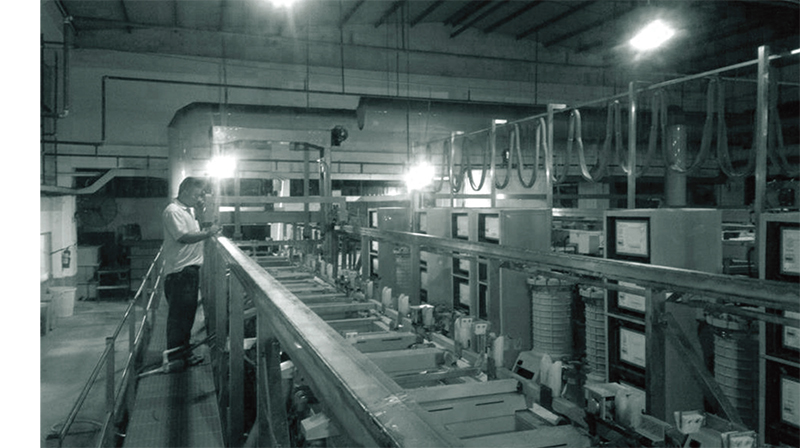

水 洗
水洗是氧化生產(chǎn)中非常重要的環(huán)節(jié)，此環(huán)節(jié)若出現(xiàn)問題，將嚴(yán)重影響產(chǎn)品質(zhì)量，甚至生產(chǎn)出不合格品。
① 脫脂后的水洗
脫脂后要經(jīng)過兩道水洗，目的是清洗掉型材表面的污物和殘留的脫脂液，以免污染堿蝕槽。
② 堿蝕后的水洗
堿蝕后也要經(jīng)過兩道水洗，目的是清潔型材表面和清除殘留的堿蝕液，堿蝕后若不清洗，不僅會(huì)污染中和槽，而且結(jié)垢后所形成的腐蝕痕即便是返工也無法將其去除。
③ 氧化后的水洗
氧化后要進(jìn)行兩道水洗∶第一道水洗的pH值1.5~2.5，第二道水洗的pH值3.5～5.0
④ 著色后的水洗
著色后需經(jīng)兩道水洗。第一道水洗的pH值1.5~2.5，第二道水洗的pH值3.5~5.0
著色時(shí)，一般情況下前后四個(gè)水洗槽的pH值要相對(duì)穩(wěn)定，開啟一定量的溢流水，盡量避免整槽加水。氧化第一道水洗停留數(shù)分鐘會(huì)加快著色速度，氧化第二道水洗停留則會(huì)減慢著色速度。型材料掛從著色槽及第一道水洗起吊后，不要停留時(shí)間過長(zhǎng)，否則會(huì)出現(xiàn)色帶，著色不均急瀉水端頭發(fā)白等缺陷。
⑤ 封孔前水洗
封孔前最好加一道純水洗，以防止雜離子進(jìn)入封孔槽，目pH值應(yīng)控制在>5，pH值低時(shí)不易封孔。
